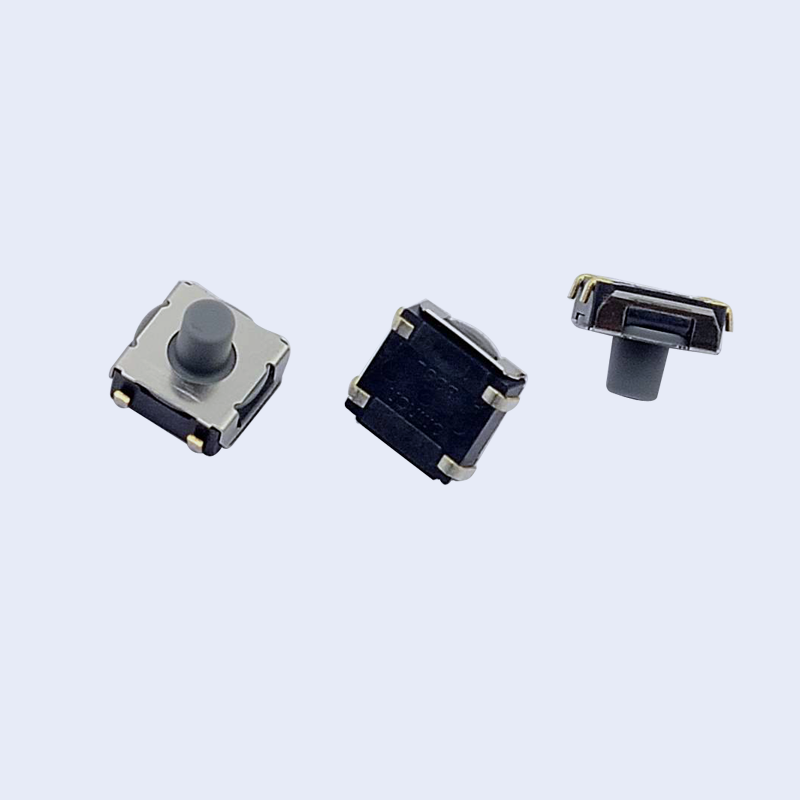

B3SL 中等行程·輕觸式開關
實現了橡膠柱塞的舒適觸感與中等行程，表面安裝型 · 密封型輕觸開關
相當于密封構造IP67(IEC-60529)，即使在塵埃較多的地方也能確保較高可靠性?！俗硬砍狻?br/>采用橡膠柱塞，實現齒切觸感良好與中間行程。
具有適合自動封裝的壓花帶包裝規格。
除了標準包裝外，還可提供含100卷的小型壓花帶包裝。
種類
6 × 6 mm 方形
| 型號 | 接點材質 | 動作力 (OF) | 柱塞顏色 | 壓花帶 | |||
|---|---|---|---|---|---|---|---|
| 型號 | 最小包裝單位 | ||||||
| B3SL 系列 | 鍍銀 | (扁平型) | 3.4 mm | 1.96 N {200 gf} | 黃綠 | B3SL-1002P | 2,000個 |
| B3SL-1002P-R100 | 100個 | ||||||
(突出型) | 5.1 mm | 灰 | B3SL-1022P | 1,400個 | |||
(扁平型) | 3.4 mm | 3.5 N {357 gf} | 藍 | B3SL-1005P | 2,000個 | ||
| B3SL-1005P-R100 | 100個 | ||||||
(突出型) | 5.1 mm | 藍 | B3SL-1025P | 1,400個 | |||
注: 訂購數量必須為包裝單位的整數倍。
■ 額定值/性能
| 額定值（阻性負載） | DC5～12V 1～50mA |
| 最小適合負載（參考值） | DC1V 10μA |
| 使用環境溫度 | -25～+90℃以下，60%RH以下（無結冰、無凝露） |
| 使用環境濕度 | 35～+85%RH（+5～+35℃） |
| 接點結構 | 1a（常開接點） |
| 接觸電阻（初始值） | 100mΩ以下 |
| 絕緣電阻 | 100MΩ 以上（DC 250V 絕緣電阻計） |
| 耐電壓 | AC 250V 50/60Hz 1min |
| 震蕩時間 | 5ms以下 |
| 振動 | 10～55Hz 雙振幅1.5mm |
| 沖擊 | 最大1,000m/s2 |
| 壽命 | 10萬次以上 |
| 最大操作力 | 最大30N |
| 保護結構 | IEC IP67 |
| 清洗 | 不可 |
外形尺寸
(單位: mm)
B3SL-1002P
B3SL-1005P
B3SL-1002P-R100
B3SL-1005P-R100
B3SL-1022P
B3SL-1025P
注：上述外形尺寸圖中，未注部分的尺寸公差為±0.4mm。
